جزئیات محصول:
پرداخت:
|
| ولتاژ: | 380 - 480 V | فرکانس رتبه بندی شده: | 50 /60 هرتز |
|---|---|---|---|
| قدرت: | 60، 68، 70 کیلووات | کلاس عایق: | سخنرانی |
| تنظیم ولتاژ (0 بار): | ≥95٪ تا 105٪ | سرعت چرخش: | 1500 / 1800 دور در دقیقه |
| قطب شماره: | 4 | درجه حفاظت: | IP 23 |
| ضریب نفوذ تلفن: | TIF＜50 | ضریب هارمونیک: | THF 2٪ |
| برجسته کردن: | ژنراتور آلترناتور بدون جاروبک,ژنراتور AC بدون برس,brushless ac alternator |
||

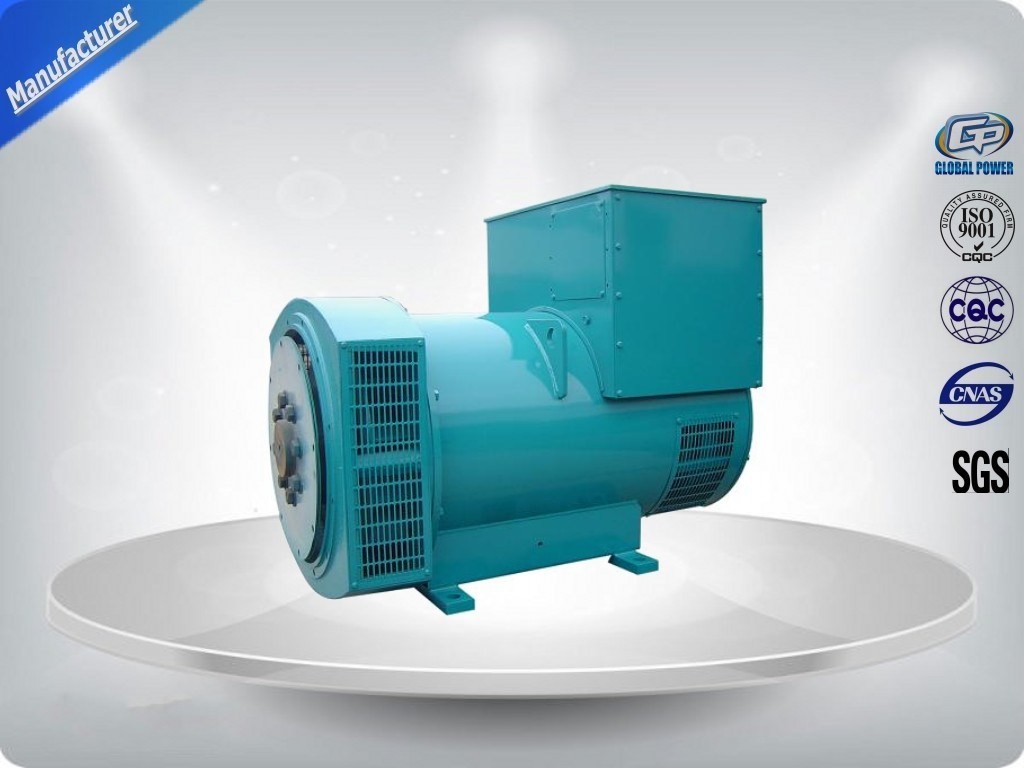

8Kva - 2500Kva ژنراتور AC بدون جاروبک 4 قطبی ضد چکه کلاس عایق H
استاندارد:
ژنراتورهای صنعتی Global Power الزامات BS EN 60034 و بخشهای مربوطه سایر استانداردهای بینالمللی مانند BS5000، VDE 0530، NEMA MG1-32، IEC34، CSA C22.2-100، AS1359 را برآورده میکنند.
سایر استانداردها و گواهینامهها را میتوان در صورت درخواست در نظر گرفت.
مشخصات فنی :
| سیستم کنترل Ser.4 | تحریک جداگانه توسط P.M.G. | |
| A.V.R | MX321 | MX341 |
| تنظیم ولتاژ | ±1.0% | ±1.0% |
| سیستم کنترل Ser.4 | خود تحریک | |
| A.V.R | استاندارد SX460 | اختیاری AS440 |
| تنظیم ولتاژ | ±1.0% | ±1.0% |
| سیستم عایق | کلاس H | |
| حفاظت | IP23 | |
| ضریب توان نامی | 0.8 | |
| سیمپیچ استاتور | دو لایه متحدالمرکز | |
| گام سیمپیچ | دو سوم | |
| سربهای سیمپیچ | 12 | |
| مقاومت Wdg. استاتور | 0.065 اهم در هر فاز در 22 درجه سانتیگراد سری ستاره متصل | |
| مقاومت Wdg. روتور | 0.83 اهم در 22 درجه سانتیگراد | |
| مقاومت تحریک استاتور | 20 اهم در 22 درجه سانتیگراد | |
| مقاومت تحریک روتور | 0.078 اهم در هر فاز در 22 درجه سانتیگراد | |
| حداکثر سرعت بیش از حد | 2250 دور در دقیقه | |
| 1 یاتاقان | 2 یاتاقان | |
| وزن ژنراتور Comp. | 337 کیلوگرم | 350 کیلوگرم |
| وزن استاتور سیمپیچی شده | 120 کیلوگرم | 120 کیلوگرم |
| وزن روتور سیمپیچی شده | 110.69 کیلوگرم | 110.69 کیلوگرم |
| WR² اینرسی | 0.6071 کیلوگرم متر مربع | 0.5754 کیلوگرم متر مربع |
| وزن حمل و نقل در یک جعبه | 360 کیلوگرم | 371 کیلوگرم |
| اندازه جعبه بستهبندی | 105 x 57 x 96(cm) | 105 x 57 x 96(cm) |
| 50 هرتز | 60 هرتز | |||||||
| تداخل تلفن | THF<2% | TIF<50 | ||||||
| هوای خنک کننده | 0.216 متر مکعب در ثانیه 458 cfm | 0.281 متر مکعب در ثانیه 595 cfm | ||||||
| سری ولتاژ ستاره | 380/220 | 400/231 | 415/240 | 440/254 | 416/240 | 440/254 | 460/266 | 480/277 |
| مقادیر kVA Base Rating for Reactance | 72.5 | 72.5 | 72.5 | 70 | 83.8 | 87.5 | 87.5 | 93.8 |
ویژگیهای ما:
1) ساختار خود تحریک بدون جاروبک چهار قطبی، ضد چکه.
2) استاتور، سیمپیچی شده در گام 2/3، میتواند به طور موثر اعوجاج شکل موج ولتاژ خروجی را مهار کند و گرمای میدان مغناطیسی را کاهش دهد.
3) روتور با کمک تعادل دینامیکی و دمپر بینقص قبل از مونتاژ، انحراف ولتاژ و افزایش دما را تحت بار غیر ثابت کاهش میدهد.
4) توان خروجی روتور تحریککننده، روتور اصلی را از طریق یک یکسو کننده پل موج کامل سه فاز تامین میکند که توسط یک سرکوبگر موج محافظت میشود تا از آسیب ناشی از شوک ناشی از فاز خارج از گام در اتصال کوتاه یا موازی جلوگیری شود.
5) تنظیمکننده ولتاژ خودکار دارای ویژگیهایی برای محافظت از عملکرد قطع بار خودکار موتور است. اگر سرعت موتور کمتر از سرعت عادی باشد، به سرعت ولتاژ خروجی یک ژنراتور را کاهش میدهد، که به موتور یا محرک اصلی کمک میکند تا به سرعت در بار سنگین ناگهانی بازیابی شود.
سیمپیچها و عملکرد الکتریکی:
تمام استاتورهای ژنراتور به گام 2/3 سیمپیچی میشوند. این امر هارمونیکهای سهگانه (3، 9، 15 و ...) را در شکل موج ولتاژ حذف میکند و برای تامین بدون مشکل بارهای غیرخطی، طراحی بهینه محسوب میشود.
طراحی گام 2/3 از جریانهای خنثی بیش از حد که گاهی اوقات با گامهای سیمپیچ بالاتر دیده میشود، هنگام موازی شدن با برق اصلی، جلوگیری میکند. یک سیمپیچ دمپر کاملاً متصل، نوسانات را در هنگام موازی شدن کاهش میدهد. این سیمپیچ، با گام 2/3 و طراحی دقیق قطب و دندانهها، اعوجاج شکل موج بسیار کمی را تضمین میکند.
ترمینالها و جعبه ترمینال:
ژنراتورهای استاندارد 3 فاز قابل اتصال مجدد با 12 انتها هستند که به ترمینالها آورده میشوند که روی یک پوشش در انتهای غیر محرک ژنراتور نصب شدهاند. یک جعبه ترمینال فولادی ورقهای حاوی AVR است و فضای کافی برای سیمکشی و آرایش غدد مشتریان فراهم میکند. دارای پانلهای قابل جابجایی برای دسترسی آسان است.
تصویر ما:
ضمانت:
1) دوره گارانتی: یک سال یا 1000 ساعت کارکرد، هر کدام که زودتر فرا رسد.
2) در طول دوره گارانتی، قطعات یدکی از طریق آژانس حمل و نقل شما در چین ارسال میشود.
3) قطعات یدکی را میتوان با اکسپرس هوایی نیز ارسال کرد.
4) خط تلفن خدمات 24 ساعته برای مشتریان در دسترس است.
