جزئیات محصول:
پرداخت:
|
| ولتاژ: | 380 - 480 V | فرکانس رتبه بندی شده: | 50 /60 هرتز |
|---|---|---|---|
| قدرت: | 50، 56، 56 کیلووات | کلاس عایق: | سخنرانی |
| تنظیم ولتاژ (0 بار): | ≥95٪ تا 105٪ | سرعت چرخش: | 1500 / 1800 دور در دقیقه |
| قطب شماره: | 4 | درجه حفاظت: | IP 23 |
| ضریب نفوذ تلفن: | TIF＜50 | ضریب هارمونیک: | THF 2٪ |
| برجسته کردن: | ژنراتور آلترناتور بدون جاروبک,ژنراتور AC بدون برس,brushless ac alternator |
||

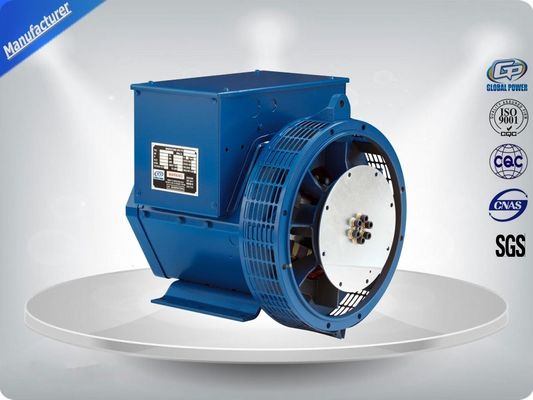

ژنراتور AC بدون جاروبک 3 فاز 4 سیمه خود تحریک با رگولاتور ولتاژ خودکار
استاندارد:
ژنراتورهای صنعتی Global Power الزامات BS EN 60034 و بخشهای مربوطه سایر استانداردهای بینالمللی مانند BS5000، VDE 0530، NEMA MG1-32، IEC34، CSA C22.2-100، AS1359 را برآورده میکنند.
سایر استانداردها و گواهینامهها را میتوان در صورت درخواست در نظر گرفت.
مشخصات فنی:
| سیستم کنترل Ser.4 | به طور جداگانه توسط P.M.G. تحریک شده است. | |
| A.V.R | MX321 | MX341 |
| تنظیم ولتاژ | ±1.0% | ±1.0% |
| سیستم کنترل Ser.4 | خود تحریک | |
| A.V.R | استاندارد SX460 | اختیاری AS440 |
| تنظیم ولتاژ | ±1.0% | ±1.0% |
| سیستم عایق | کلاس H | |
| حفاظت | IP23 | |
| ضریب توان نامی | 0.8 | |
| سیمپیچ استاتور | لایه دوتایی متحدالمرکز | |
| گام سیمپیچ | دو سوم | |
| سربهای سیمپیچ | 12 | |
| مقاومت سیمپیچ استاتور | 0.101 اهم در هر فاز در 22 درجه سانتیگراد سری ستاره متصل | |
| مقاومت سیمپیچ روتور | 0.69 اهم در 22 درجه سانتیگراد | |
| مقاومت استاتور تحریککننده | 20 اهم در 22 درجه سانتیگراد | |
| مقاومت روتور تحریککننده | 0.078 اهم در هر فاز در 22 درجه سانتیگراد | |
| حداکثر سرعت بیش از حد | 2250 دور در دقیقه | |
| 1 بلبرینگ | 2 بلبرینگ | |
| وزن ژنراتور Comp. | 311 کیلوگرم | 330 کیلوگرم |
| وزن استاتور سیمپیچ شده | 103 کیلوگرم | 103 کیلوگرم |
| وزن روتور سیمپیچ شده | 95.89 کیلوگرم | 87.52 کیلوگرم |
| WR² اینرسی | 0.4999 کیلوگرم متر مربع | 0.4682 کیلوگرم متر مربع |
| وزن حمل و نقل در یک جعبه | 334 کیلوگرم | 351 کیلوگرم |
| اندازه جعبه بستهبندی | 105 x 57 x 96 (سانتیمتر) | 105 x 57 x 96 (سانتیمتر) |
| 50 هرتز | 60 هرتز | |||||||
| تداخل تلفن | THF<2% | TIF<50 | ||||||
| هوای خنککننده | 0.216 متر مکعب در ثانیه 458 cfm | 0.281 متر مکعب در ثانیه 595 cfm | ||||||
| سری ولتاژ ستاره | 380/220 | 400/231 | 415/240 | 440/254 | 416/240 | 440/254 | 460/266 | 480/277 |
| مقادیر kVA Base Rating برای راکتانس | 60 | 60 | 60 | 58 | 67.5 | 70 | 72.5 | 75 |
ویژگیهای ما:
1) ساختار ضد قطره، خود تحریک بدون جاروبک چهار قطبی.
2) استاتور، سیمپیچ شده در گام 2/3، میتواند به طور موثر اعوجاج شکل موج ولتاژ خروجی را مهار کند و گرمای میدان مغناطیسی را کاهش دهد.
3) روتور انحراف ولتاژ و افزایش دما را تحت بار غیر ثابت با کمک تعادل دینامیکی و دمپر بینقص قبل از مونتاژ کاهش میدهد.
4) توان خروجی روتور تحریککننده، روتور اصلی را از طریق یک یکسوکننده پل موج کامل سه فاز تامین میکند که توسط یک سرکوبکننده موج محافظت میشود تا از آسیب ناشی از شوک ناشی از فاز خارج از گام در اتصال کوتاه یا موازی جلوگیری شود.
5) رگولاتور ولتاژ خودکار دارای ویژگیهایی برای محافظت از عملکرد خودکار قطع بار موتور است. اگر سرعت موتور کمتر از سرعت عادی باشد، به سرعت ولتاژ خروجی یک ژنراتور را کاهش میدهد، که به موتور یا محرک اصلی کمک میکند تا به سرعت در بار سنگین ناگهانی بازیابی شود.
عملکرد سیمپیچها و عملکرد الکتریکی:
تمام استاتورهای ژنراتور به گام 2/3 سیمپیچ میشوند. این امر هارمونیکهای سهگانه (3، 9، 15 و ...) را در شکل موج ولتاژ حذف میکند و برای تامین بدون مشکل بارهای غیرخطی، طراحی بهینه محسوب میشود.
طراحی گام 2/3 از جریانهای خنثی بیش از حد که گاهی اوقات با گامهای سیمپیچ بالاتر در موازی با برق اصلی دیده میشود، جلوگیری میکند. یک سیمپیچ دمپر کاملاً متصل، نوسانات را در هنگام موازی شدن کاهش میدهد. این سیمپیچ، با گام 2/3 و طرحهای قطب و دندانهای که با دقت انتخاب شدهاند، اعوجاج شکل موج بسیار کمی را تضمین میکند.
ترمینالها و جعبه ترمینال:
ژنراتورهای استاندارد 3 فاز قابل اتصال مجدد هستند که 12 سر به ترمینالها آورده شدهاند که روی یک پوشش در انتهای غیر محرک ژنراتور نصب شدهاند. یک جعبه ترمینال فولادی ورقهای حاوی AVR است و فضای کافی برای سیمکشی و آرایش غدد مشتریان فراهم میکند. دارای پانلهای قابل جابجایی برای دسترسی آسان است.
تصویر ما:
ضمانت:
1) دوره گارانتی: یک سال یا 1000 ساعت کارکرد، هر کدام که زودتر فرا رسد.
2) در طول دوره گارانتی، قطعات یدکی از طریق آژانس حمل و نقل شما در چین ارسال میشود.
3) قطعات یدکی را میتوان با پست هوایی نیز ارسال کرد.
4) خط تلفن 24 ساعته برای مشتریان در دسترس است.
